SKIN EFFECT CURRENT TRACING SYSTEM (SECT SYSTEM)

제품구조

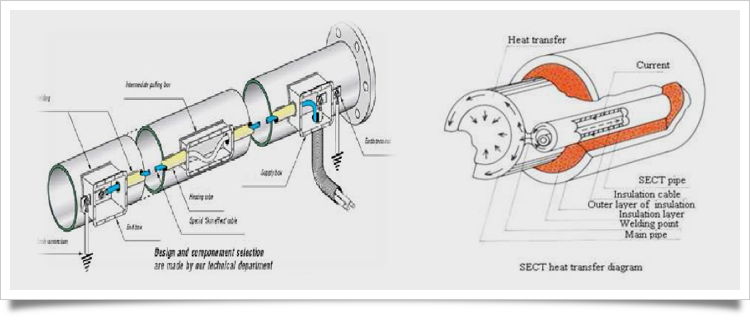

SECT (SKIN EFFECT CURRENT SYSTEM)은 교류전류에 의한 표피효과(SKIN-EFFECT) 원리를 응용한 것으로써 HEAT TUBE의 내측표면에 전류를 집중시켜 흘리게 되면 JOULE열에 의하여 HEAT TUBE 내측 표면에 열이 발생하게 되는데 이 원리를 이용한 것이 SKIN EFFECT CURRENT SYSTEM 이다. 전원용 절연전선(STS CABLE) 자체는 발열하지 않고 강관(STS TUBE)이 열원으로 작용하기 때문에 전류의 손실을 유효하게 이용할 수 있고, 고효율로 장거리 이송설비의 운용이 가능하다.

제품의 특성

• 장거리 이송배관의 온도유지 및 동파방지에 적용이 가능하다. (고출력 가능 MAX. 150W/M)
• 강관을 사용하여 기계적인 강도가 뛰어나다.
• 중간에 전원연결 없이 최장 20KM까지의 장거리 이송배관에 적용이 가능하다.
• 전용 TR 및 CONTROL PANEL을 설치하여야 한다.
• HEAT TUBE 및 PULLING BOX는 CARRIER PIPE에 용접하여야 하므로 공사기간은 다소길다.

적용설비

• 장거리 이송배관의 온도유지 및 동파방지 (최장 20KM)
• CRUDE OIL, CHEMICAL 장거리 이송라인
• 고속도로, 골프장 카트로, 진입도로, 철도레일, 경전철 노반 융설용
